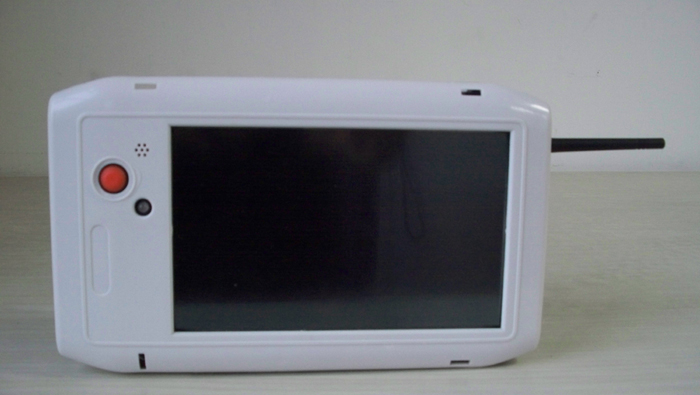

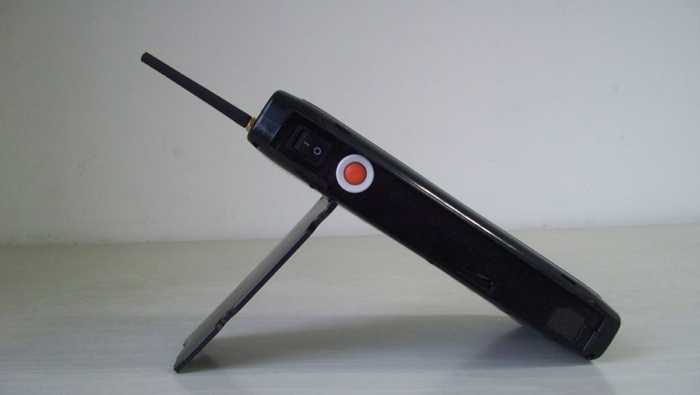

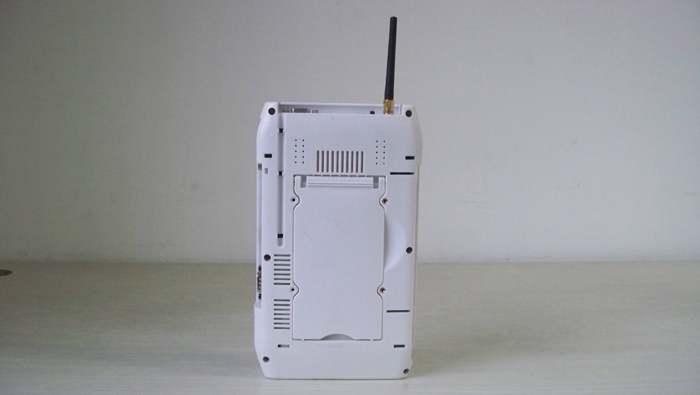

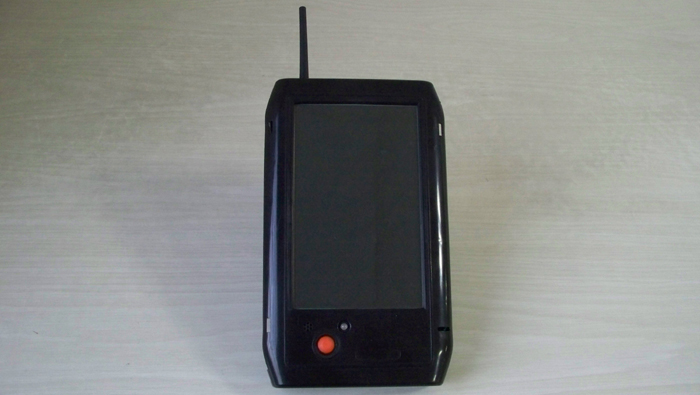

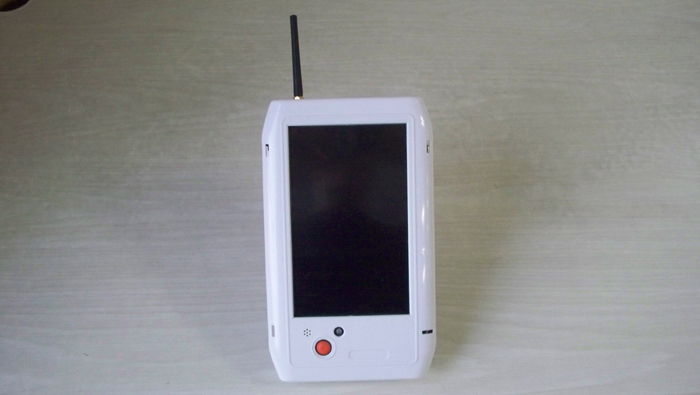

数据采集器
- ·屏幕 4.3寸\7寸\10.1寸(可选)
- ·内置 RJ45 以太网接口
- ·内置 WindowsCE 操作系统
- ·内置USB接口(两口)
- ·内置RS232/RS485串口(三口)
- ·内置VGA接口
- ·可安装、可手持
- ·可选IC卡、ID 卡(高频/低频)读写器
- ·可选WIFI无线网卡(802.11b/g/n)
- ·可选RFID无线模块(433M/925M)
- ·可选条码扫描枪(支持一维/二维条码)
- ·可选3G模块(支持WCDMA/TD-SCDMA/CDMA2000,兼容GSM)
- ·可选GPS模块
规格参数:
基本配置 | |
CPU | Freescale i.MX233 工业级CPU@480MHZ,ARM架构 |
操作系统 | Microsoft Windows CE 6.0 R3 / Windows Embedded Compact 7 |
内存 | 128MB DDR SDRAM |
存储空间 | 工业级宽温MicroSD卡(-25~85C,5万次写寿命),2GB标配 |
*存储扩展 | MicroSD卡 SDHC compatible最大支持32GB |
数据采集 | |

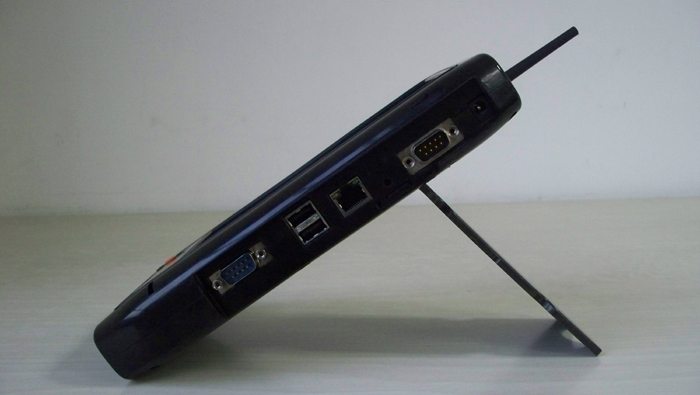

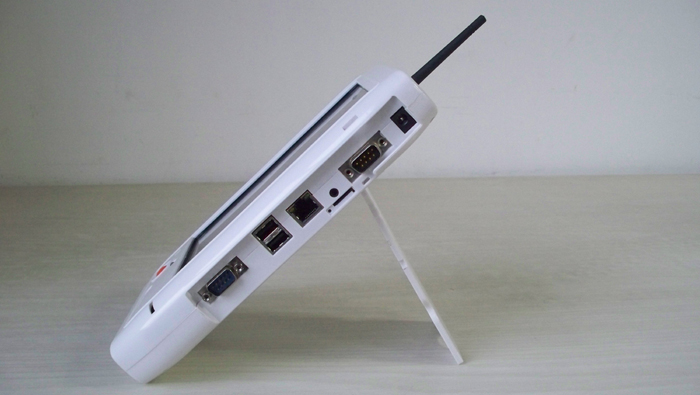

串口 | 2个标准RS232/RS485串口,可通过软件配置工作模式为RS232或者RS485; 还可通过USB Host接口额外扩展最多8个RS232串口 |
USB | 2个USB Host接口,USB2.0 High speed 480Mbps,兼容USB1.1,可外接条码扫描枪,以及鼠标、键盘和U盘 |
*条码扫描 | 集成业界领先的高可靠性条码扫描模组: 1.Symbol/ HoneyWell一维激光扫描引擎 2.HoneyWell 二维图像引擎 |
*RFID 读写器 | 集成高性能RFID读写器模组,支持读写3类IC卡/ CPU卡: 1.ISO14443A:Mifare 1K/4K,FM11RF08,Ultra Light,DesFire,Mifare ProX 2.ISO14443B:SR176,SRI512,SRI1K,SRI2K,SRI4K,SRIX4K 3.ISO15693:TI TagIt,NXP I.Code SLI,ST LRI 优越的防冲突能力,可同时处理多张卡(多张卡重叠); 同时可通过串口外接第三方UHF超高频RFID读写器; (注:RFID读写器模组与条码扫描模组不能同时选配内置) |
通讯接口 | |
以太网 | 10/100Mbps以太网口,RJ45座带Link/Act LED指示,支持接线HP-AutoMDIX自动翻转 |
*CAN bus | CAN bus接口适配器(占用一个USB Host接口) 支持 CAN2.0A、CAN2.0B 协议,2500VDC隔离电压,高帧流量400 帧/秒,支持 5K–1000Kbps共 15 种标准波特率,支持透明转换(默认模式)、透明带标识转换和自定义协议转换 |
*WiFi | 内置IEEE 802.11b/g/n WiFi模组, 2.412~2.472GHz, 支持64/128 bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK(TKIP/AES), IEEE 802.1X安全标准, 支持Ad-hoc mode,支持802.11e WMM power saving节能模式,能自动搜索附近AP及显示信号强度,适用于高速数据和文件传输应用。 包括低功率和高功率WiFi模组: 1.低功率WiFi模组:发射功率最大50mW,17dBm,接收灵敏度最高-90dBm,提供了穿越至少一堵砖墙的能力,室内距离可达100米,室外距离可达300米; 2.高功率WiFi模组:发射功率最大500mW,27dBm(11b) / 24dBm(11g) / 22dBm(11n),接收灵敏度150M:-68dBm@10%PER,135M:-70dBm@10%PER,54M:-74dBm@10%PER,11M:-88dBm@8%PER,6M:-90dBm@10%PER,1M:-92dBm@8%PER,256K:-110dBm@8% PER,提供了超强的穿墙能力(3~5堵砖墙,或者1~2堵钢筋混凝土墙),室内距离可达300米,室外距离可达1000米。 |
*蓝牙 | 外接蓝牙USB Dongle,遵循Bluetooth V2.0 + EDR蓝牙规范,工作频率为2.4G,Dongle内置陶瓷天线,具备低功耗、自动休眠功能,具备加密与安全论证功能,适用于点对点中高速数据传输应用。 包括低功率和高功率蓝牙USB Dongle: 1.低功率蓝牙USB Dongle:Class 2 功率级别,无遮挡收发距离可达8米; 2.高功率蓝牙USB Dongle:Class 1 功率级别,无遮挡收发距离可达100米。 |
*3G | 内置3G模组,支持所有3G制式,WCDMA/CDMA2000/TD-SCDMA,兼容GSM/GPRS/EDGE, CDMA/EVDO,支持短信收发,支持免提语音通话,适用于户外中高速数据传输应用。 |
*GPS | 内置GPS模组,高灵敏度 -165 dBm,66个并行收星通道,22个跟踪通道,适用于户外定位导航跟踪类应用。 |
*GFSK 无线数传 | 内置GFSK无线数传模组,工作频率:433MHZ(432~436MHz)/ 925MHZ(922~928MHz),发射功率1mW(0dBm)~500mW(27dBm)软件可调,接收灵敏度-120dBm,频率以1KHZ为步长软件可调,串口速率1200bps~115200bps软件可调,空中速率1600bps~128000bps软件可调,可在模组内设置0x0000~0xFFFF的GroupID,具有相同GroupID的模组间可以互相通讯,,适用于远距离低速数据传输应用。 包括低功率和高功率GFSK模组: 1.低功率GFSK模组发射功率最大20dBm,提供了穿越至少一堵砖墙的能力,无遮挡收发距离可达1000米; 2.高功率GFSK模组发射功率最大27dBm,提供了超强的穿墙能力(3~5堵砖墙,或者1~2堵钢筋混凝土墙),无遮挡收发距离可达3000米。 |
*Zigbee 无线自组网 | 内置Zigbee PRO全功能协议模组,可与其它厂商符合 ZigBee PRO 协议的产品实现互操作性,支持RF4CE应用,支持ZigBee Mesh网状网,支持组播和广播通讯,支持AES128加密,工作频率为2.4G(2405MHz~2480MHz),以5MHZ为步长软件可调,发射功率1mW(0dBm)~500mW(27dBm)软件可调,接收灵敏度-110dBm,串口速率9600bps~115200bps软件可调,通讯速率最大250Kbps,适用于自组网低速数据传输应用。 包括低功率和高功率GFSK模组: 1.低功率Zigbee模组发射功率最大20dBm,提供了穿越至少一堵砖墙的能力,无遮挡收发距离可达300米; 2.高功率Zigbee模组发射功率最大27dBm,提供了超强的穿墙能力(3~5堵砖墙,或者1~2堵钢筋混凝土墙),无遮挡收发距离可达1000米。 |
电源 | |
外接电源 | 外接7V~24V DC电源适配器,标配12VDC-3A电源适配器 |
*电池 | 内置大容量3.7V锂聚合物充电电池:4.3英寸(3200mAh);7.0英寸(7800mAh);10.1英寸(7800mAh) |
2A大电流快速充电 | |
1个总电源开关,1个待机 / 唤醒按键 | |
优化的电源管理,提供最长持续工作时间,待机时间长达30天 | |
物理特性 | |
屏幕 | 高亮TFT彩色液晶屏:4.3英寸(480x272分辨率);7.0英寸(800x480分辨率);10.1英寸(1024x600分辨率),同时提供VGA接口,可外接大屏幕显示器 |
触摸屏 | 4线电阻式触摸屏,支持手写输入 |
触摸笔 | 标配触摸笔 |
键盘 | 1个多功能按键(Home/Scan) |
指示灯 | 1个双色大LED系统状态指示灯 |
音频 | 内置麦克风、免提式1Wx2CH扬声器,同时提供外接耳机接口 |
尺寸(LxWxH) | 4.3英寸:200 x 100 x 36mm;7.0英寸:234 x 140 x 40mm;10.1英寸:306 x 183 x 39mm |
重量 | 4.3英寸:200g;7.0英寸:350g;10.1英寸:500g; |

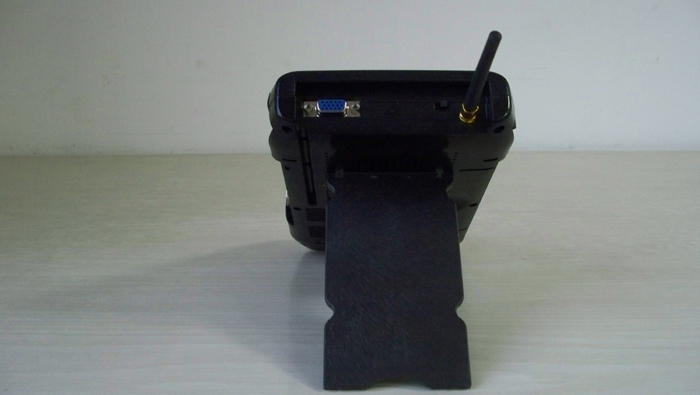

安装选项 | 4.3英寸:VESA70x70mm M3螺母;7.0英寸:VESA70x70mm M3螺母;10.1英寸:VESA100x100mm M3螺母,同时提供Wall Mount和Panel Mount 安装支架 |
自选附件 | |
*自选配件 | 工业级宽温MicroSD卡(-25~85C,5万次写寿命), 1GB~16GB; 工业级宽温MicroSD卡(-25~85C,200万次写寿命), 1GB~2GB |
RS232转RS485适配器 | |
桌面安装支架、Wall-Mount安装支架、 Panel-Mount安装支架 | |
挂绳、多功能背包 | |
环境指标 | |
工作温度 | -10℃至 +55℃ |
储存温度 | -20℃至 +60℃ |
相对湿度 | 5% to 95% RH 无凝露 |
工业防护 | 正面符合IP65,包胶选件提供额外跌落防护 |
抗冲击系数 | 15G,持续时间11ms,x/y/z三个方向 |
抗震系数 | 正弦扫描:1G,10-200HZ, x/y/z三个方向 |
ESD防护 | +/-15kV空气放电,+/-8kV直接放电 |
第三方应用开发支持 | |
编程环境 | 提供驱动程序及SDK,开发环境支持EVC4.0 / Visual Studio 2008 / Visual Studio 2010(支持.NET CF 3.5) |
数据采集器的优势:
1.完全针对工业现场应用环境设计;

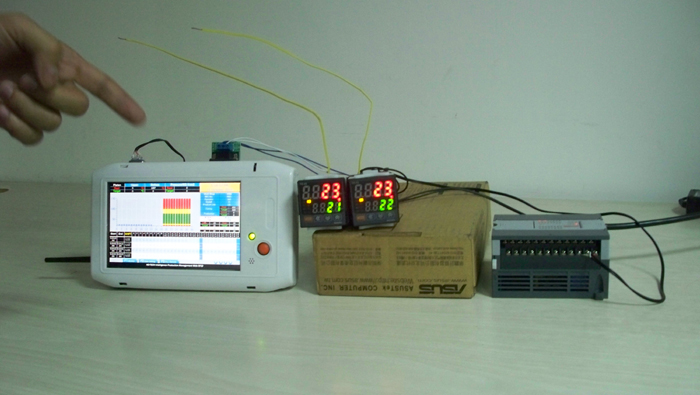

2.集成2个标准RS232/RS485串口和2个USB Host接口,串口接口模式软件可配置,可方便连接LED看板、PLC、传感器、量具以及各类仪表设备,除了数据采集类应用,还特别适合用作交互控制任务的HMI;
3.集成大功率WiFi、GFSK无线数传、ZIGBEE自组网、3G、GPRS等灵活的、易于部署的、可靠的无线传输手段,满足大型厂房部署需求;
4.既适合移动式应用(可内置大容量锂电),又适合固定式应用,还可适用于半移动式应用,充分满足生产现场灵活多变的需求;
5.集成多协议RFID读卡器,提供对ISO14443A、ISO14443B及ISO15693标准卡的全面支持,优越的防冲突能力,能够同时处理多张卡,可满足工厂各种RFID标签类应用;
6.集成100Mbps以太网口,可满足高速大数据量固定传输的需求;
7.集成VGA接口,可连接大屏幕显示器;
8.创新的Micro-Drive技术,用户只需要把开机画面(Xres x Yres.bmp例如800x480.bmp)和操作系统影像(NK.bin)拷贝到microSD卡,就能升级开机画面和系统影像,让现场和远程维护变得非常方便;
9.内置所有硬件模块的驱动程序,用户只需关注应用程序的开发;
10.所有内置模块都可以通过API或者配置工具使能或关闭供电,实现灵活有效的电源管理,最大限度延长电池工作时间;
提供了先进的Secrypt技术及API,为用户应用程序提供了有效的加密保护手段。

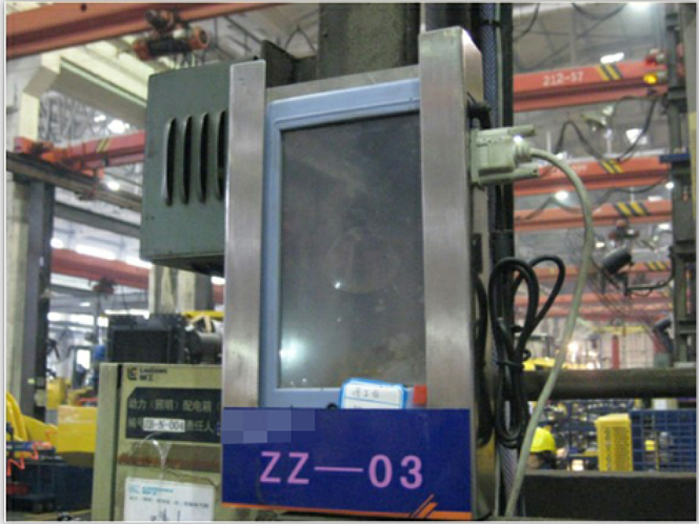

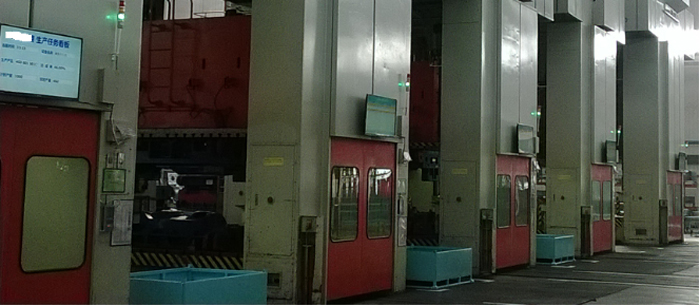

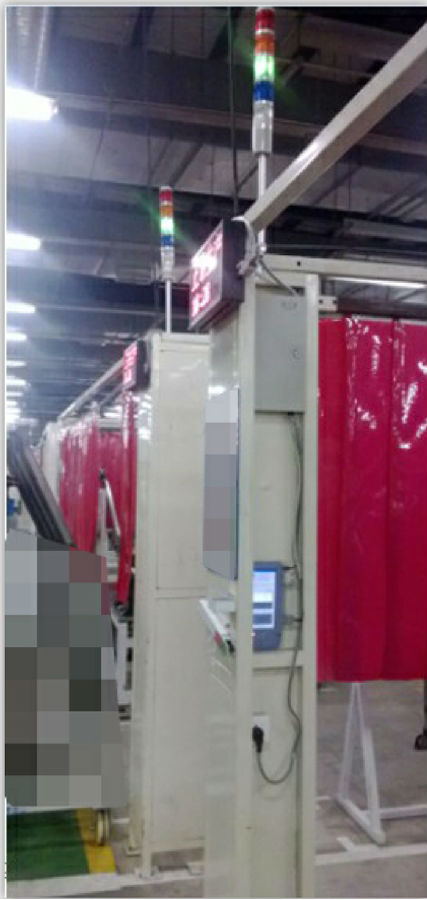

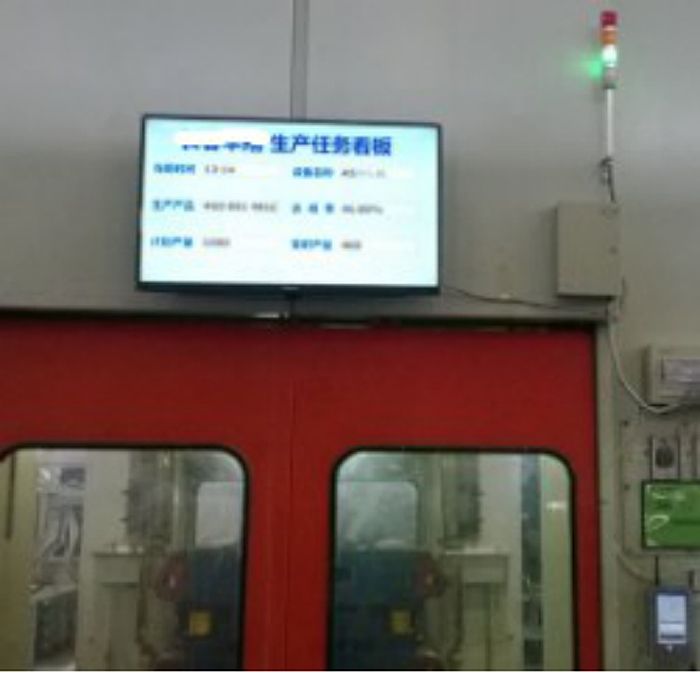

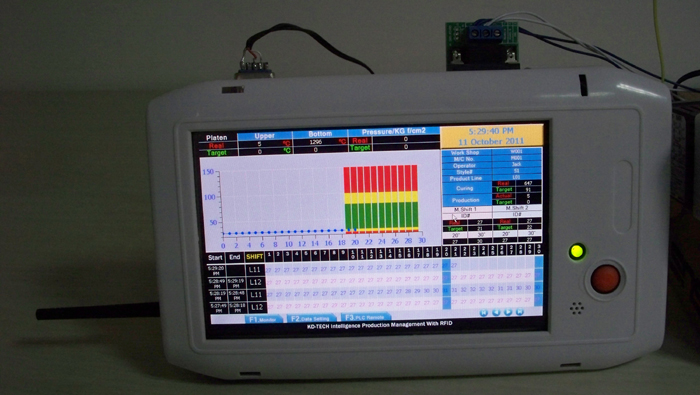

数据采集器在客户现场应用:
